• Pressure Chamber Structure：Vertical
• Tolerance Grade：4
• Casting Surface Quality Level：1
• Certification：CE, ISO 9001:2000
• Inner Diameter：4-10mm
• Range：Feed Machinery, Bimasss Machinery
• Pattern：Honey-Comb, Teeth
• Customized：for Cpm, Buhler, Andiritz, Muyang, Zhengchang Pel
• Transport Package：Iron Case
• Specification：CE, ISO, SGS
• Trademark：Liangyou
• Origin：Jiangsu China
• HS Code：8436990000
• Production Capacity：800-100h,400-500h

Basic Info.

Pressure Chamber Structure Vertical Tolerance Grade 4 Casting Surface Quality Level 1 Certification CE, ISO 9001:2000 Inner Diameter 4-10mm Range Feed Machinery, Bimasss Machinery Pattern Honey-Comb, Teeth Customized for Cpm, Buhler, Andiritz, Muyang, Zhengchang Pel Transport Package Iron Case Specification CE, ISO, SGS Trademark Liangyou Origin Jiangsu China HS Code 8436990000 Production Capacity 800-100h/400-500h

Product Description

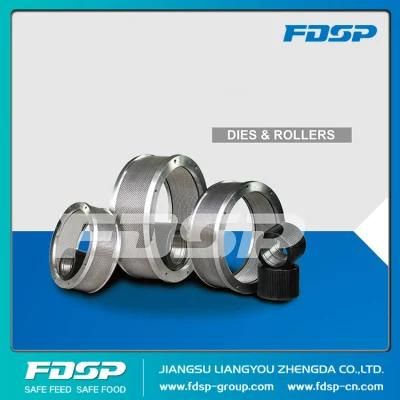

Hot Sale Pellet Die & Ring Die for Mill



Application:

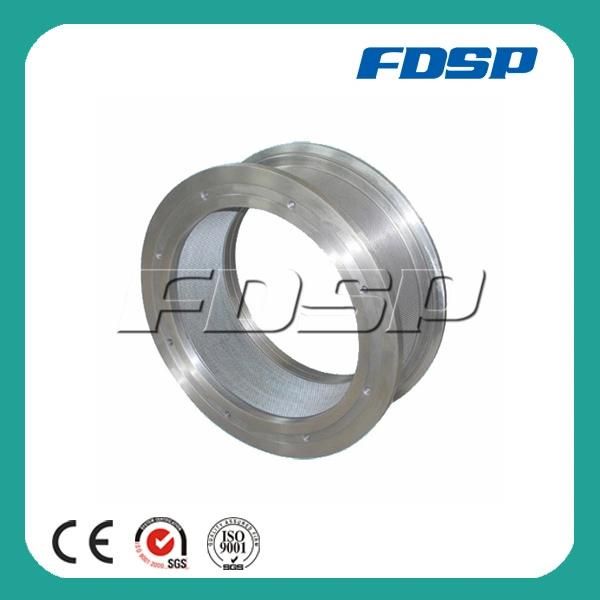

Ring die for pellet machine in poultry feed,livestock feed,aqua feed, bio-mass pellet machine,etc.



 Feature of our ring die:

1Made of imported high-carbon high-chromium stainless billet steel,optimization carbon,thus enhancing wearing and corrosion resistance and hardness.

2 It can deal with all kinds of die hole over &1.2mm (&1.2mm included) and compression ratio.

3Ring die can be produced up to 300mm-1500mm in diameter  and 500mm in height.

4In ring die processing, full automatic control, one-time molding for die hole, high smoothness.





Feature of our production process:

1.Material refining technology,fewer impurities,high purity,largely reducing harmful elements content(such as elements S,P ), thus comprehensive mechanical performance of material is raised.

2.Through roll forging, material is processed and strengthened and material fibre is complete and uniform, which increases integrated mechanical performance of material.

3.FDSP Company has the world advanced forging equipment and technology,electronic data processing systems and perfect quality control system.

4.Ring die blank,generally chromiumalloy roll forgings, some factories use 45 ordinary carbon steel.

5.Hardness of blank must be controlled, ranging from HB170 to HB220.If the hardness is too high,the drill is easy to break and happens with die hole when drilling. If hardness is too low, the surface finish of die hole will be not good.

6.In order to control blank inner material uniformity, every blank must be carried out with fault detection, which can avoid defects such as flaw, pore-free,crackle and inclusions etc.

7.After machining and heat treatment process, hardness of ring die can be up to HRC 52-58(inner diameter less than 350mm),HRC50-56(inner diameter more than 350mm),more wearable and anti-corrosion.

8.In order to control hardness uniformity of ring die after heat treatment, we choose more than three points in each part of trisection of peripheral direction to test hardness and take average.The difference of hardness value between each part should not be higher than HRC4.

9.According to the principle of metal material science combined with gas quenching and C,Cr,Mn,Ni,V elements content is optimized, forming the standard of ring die.





Relation between die hole structure and pelleting:

Straight hole and release stepped hole is suitable for compound feed processing

External conical hole suitable for the processing of high-fibre feed like de-fat chaff

Internal conical hole and compression-type stepped hole applicable for the process of herbage powder feed of light proportion

We should try to avoid using release stepped hole(pressure-relief vent)

Because discharing is not easy for holes in the rows of the edge of ring die, pressure-relief vent is designed there.

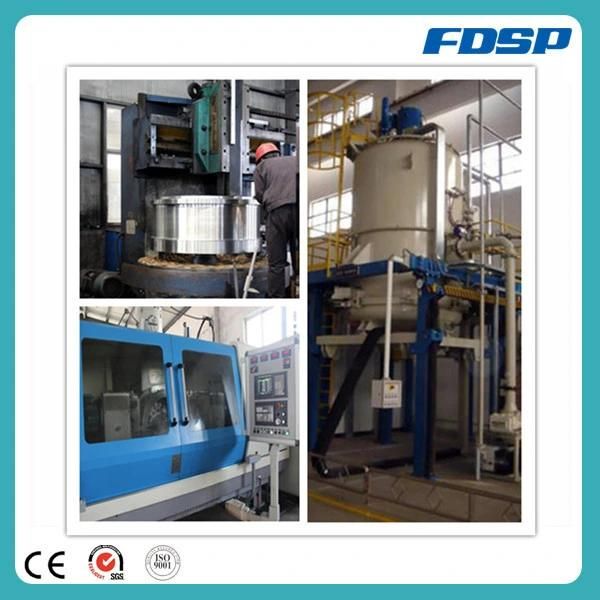

Production process:

1.Precision Machining:

CNC machining center

CNC machining center assure high dimensional accuracy,geometric tolerance and surface roughness.





2.Hole Machining

Germany gun drill



Good quality gun drill equipment, tools and drilling hole software:

1.Die hole position high accuracy, up to 15 seconds per circle. High accuracy of position ensures both high dimensional accuracy and uniformity of materials and uniformity in die wearing and forces of radial direction and peripheral direction.

2.High rotating speed and imported tools and cooling liquid ensures process conditions as drilling required.Thanks to such conditions, the processed die hole features small roughness, Ra 0.8 and smoothness, which can ensure pelleting output, quality and debugging convenience.

3.The application of drilling hole software is favorable to increase porosity of ring die and optimize its way of aperture and therefore pelleting output, quality and service life of die is guaranteed.



3.Vacuum Hardening



America vacuum furnace:

1.High vacuum degree, no oxidation reaction in ring die surface, ensuring original smoothness of die hole inner surface.

2.High vacuum degree,twisting bottom and convection heating minimize ring die deformation.

3.CNC controls process program, ensuring ring die quality stability.

4.With rationally adjusting heat treatment, heat preservation and cooling rate and time, microstructure of ring die can achieve its most suitable working conditions.

5.High cooling speed ensures more even distribution of carbide and hardenability and uniformity of ring die is guaranteed, contributing to balance using of ring die.

Production flow
