• Pressure Chamber Structure：Vertical
• Tolerance Grade：4
• Casting Surface Quality Level：1
• Certification：CE, ISO 9001:2000
• Inner Diameter：4-10mm
• Range：Feed Machinery, Bimasss Machinery
• Pattern：Honey-Comb, Teeth
• Customized：for Cpm, Buhler, Andiritz, Muyang, Zhengchang Pel
• Transport Package：Iron Case
• Specification：100KG
• Trademark：Liangyou
• Origin：Jiangsu China
• HS Code：8436990000
• Production Capacity：800-100h,400-500h

Basic Info.

Pressure Chamber Structure Vertical Tolerance Grade 4 Casting Surface Quality Level 1 Certification CE, ISO 9001:2000 Inner Diameter 4-10mm Range Feed Machinery, Bimasss Machinery Pattern Honey-Comb, Teeth Customized for Cpm, Buhler, Andiritz, Muyang, Zhengchang Pel Transport Package Iron Case Specification 100KG Trademark Liangyou Origin Jiangsu China HS Code 8436990000 Production Capacity 800-100h/400-500h

Product Description

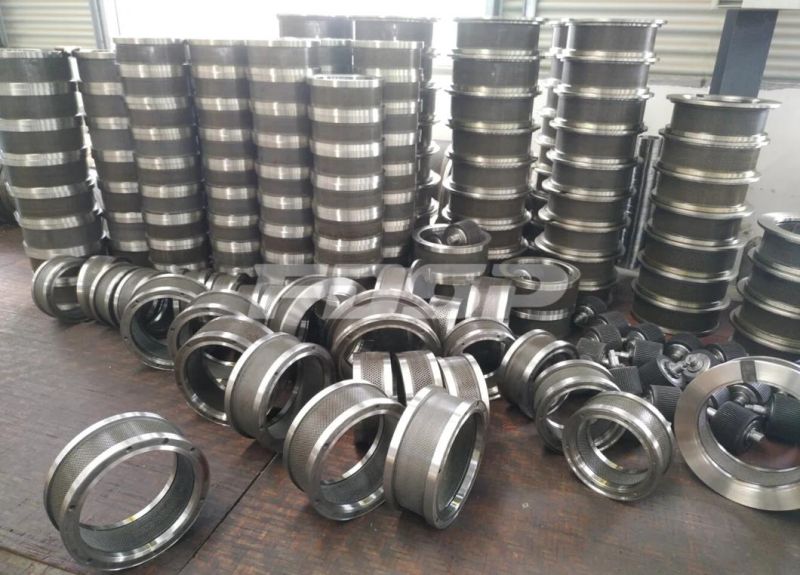

Stainless Steel Ring Dies for Feed Pellet Mill Matrix customized

Applications:
Ring die for pellet machine in poultry feed, livestock feed, aqua feed, bio-mass pellet machine, etc.
We could offer you OEM high chrome steel ring die, such as for CPM, Buhler, Andiritz,
Muyang, Zhengchang pellet mill with different specification.


Type	for feed pellet mill, bio-mass pellet mill
Pattern	honey-comb, teeth, etc.
widely application	CPM, Buhler, Andiritz, Muyang, Zhengchang pellet mill, etc.

Features of our ring die:
1. Material refining technology makes high purity and low harmful element content (such as S,P ).

2.Through roll forging, material is processed and strengthened and material fibre is complete and uniform, which increases integrated mechanical performance of material.

3.FDSP Company has the world advanced forging equipment and technology,electronic data processing systems and perfect quality control system.

4.Ring die blank,generally chromiumalloy roll forgings, some factories use 45 ordinary
carbon steel.

5.Hardness of blank must be controlled, ranging from HB170 to HB220. If the hardnessis too high, the drill is easy to break and happens with die hole when drilling.
If hardness
is too low, the surface finish of die hole will be not good.

6.In order to control blank inner material uniformity, every blank must be carried out withfault detection, which can avoid defects such as flaw, pore-free, crackle and inclusions
etc.

7.After machining and heat treatment process, hardness of ring die can be up to HRC
52-58 (inner diameter less than 350mm), HRC50-56 (inner diameter more than 350mm), more wearable and anti-corrosion.

8.In order to control hardness uniformity of ring die after heat treatment, we choose morethan three points in each part of trisection of peripheral direction to test hardness and
take average. The difference of hardness value between each part should not be higher than HRC4.

9.According to the principle of metal material science combined with gas quenching and
C, Cr, Mn, Ni, V elements content is optimized, forming the standard of ring die.

Relations between die hole structure and pelleting:
Straight hole and release stepped hole is suitable for compound feed processing.
External conical hole suitable for the processing of high-fibre feed like de-fat chaff.
Internal conical hole and compression-type stepped hole applicable for the process of herbage
powder feed of light proportion.
We should try to avoid using release stepped hole(pressure-relief vent).
Because discharing is not easy for holes in the rows of the edge of ring die, pressure-relief vent is designed there.
Production process:
1. Precision Machining:
CNC machining center
CNC machining center assure high dimensional accuracy, geometric tolerance and surface roughness.
2. Hole Machining
Germany gun drill
The quality and service life of die is guaranteed.
3. Vacuum Hardening

America vacuum furnace:
1. High vacuum degree, no oxidation reaction in ring die surface, ensuring original
smoothness of die hole inner surface.
2. High vacuum degree, twisting bottom and convection heating minimize ring die
deformation.
3. CNC controls process program, ensuring ring die quality stability.
4. With rationally adjusting heat treatment, heat preservation and cooling rate and time,
microstructure of ring die can achieve its most suitable working conditions.
5. High cooling speed ensures more even distribution of carbide and hardenability and
uniformity of ring die is guaranteed, contributing to balance using of ring die.

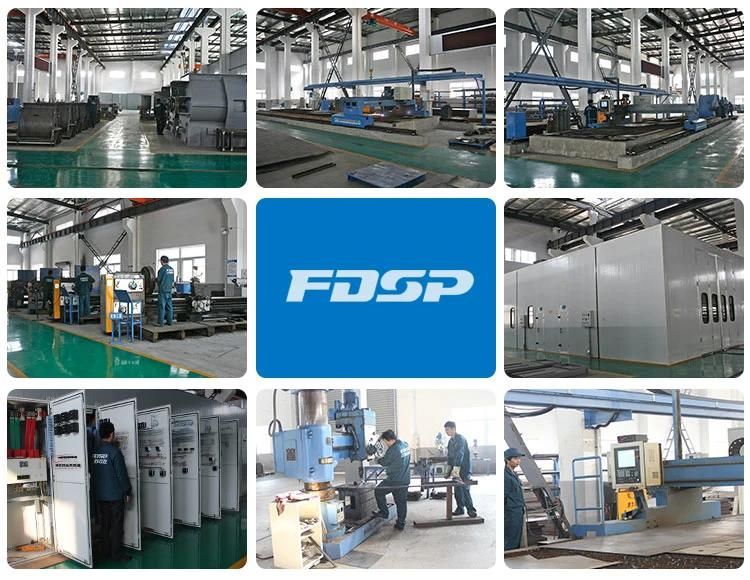

Our workshop

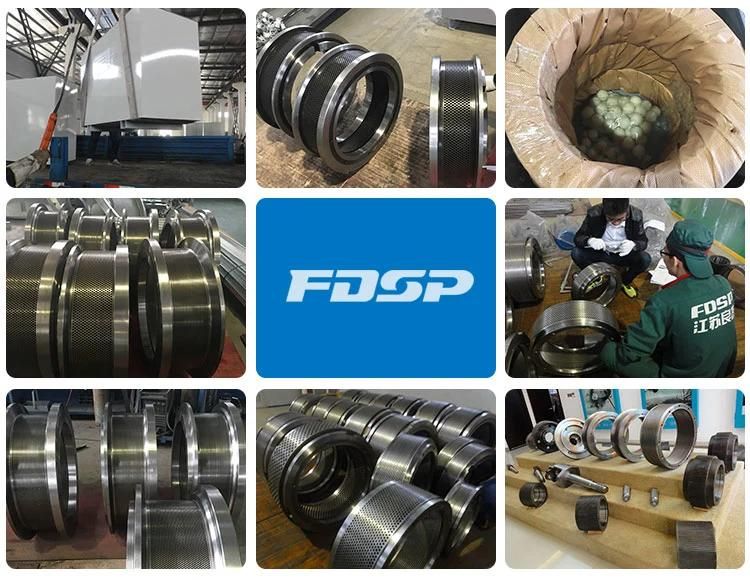

Packing & Shipping
